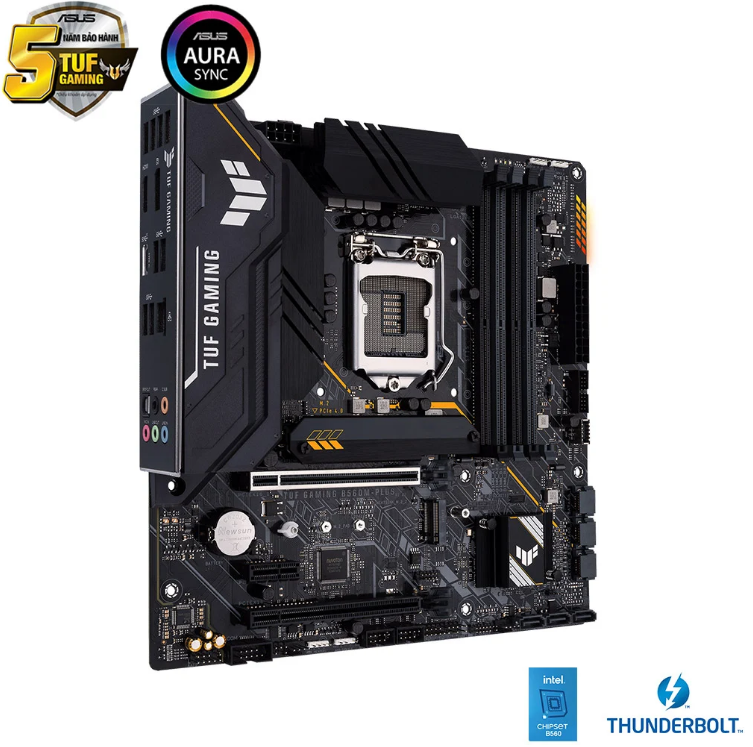

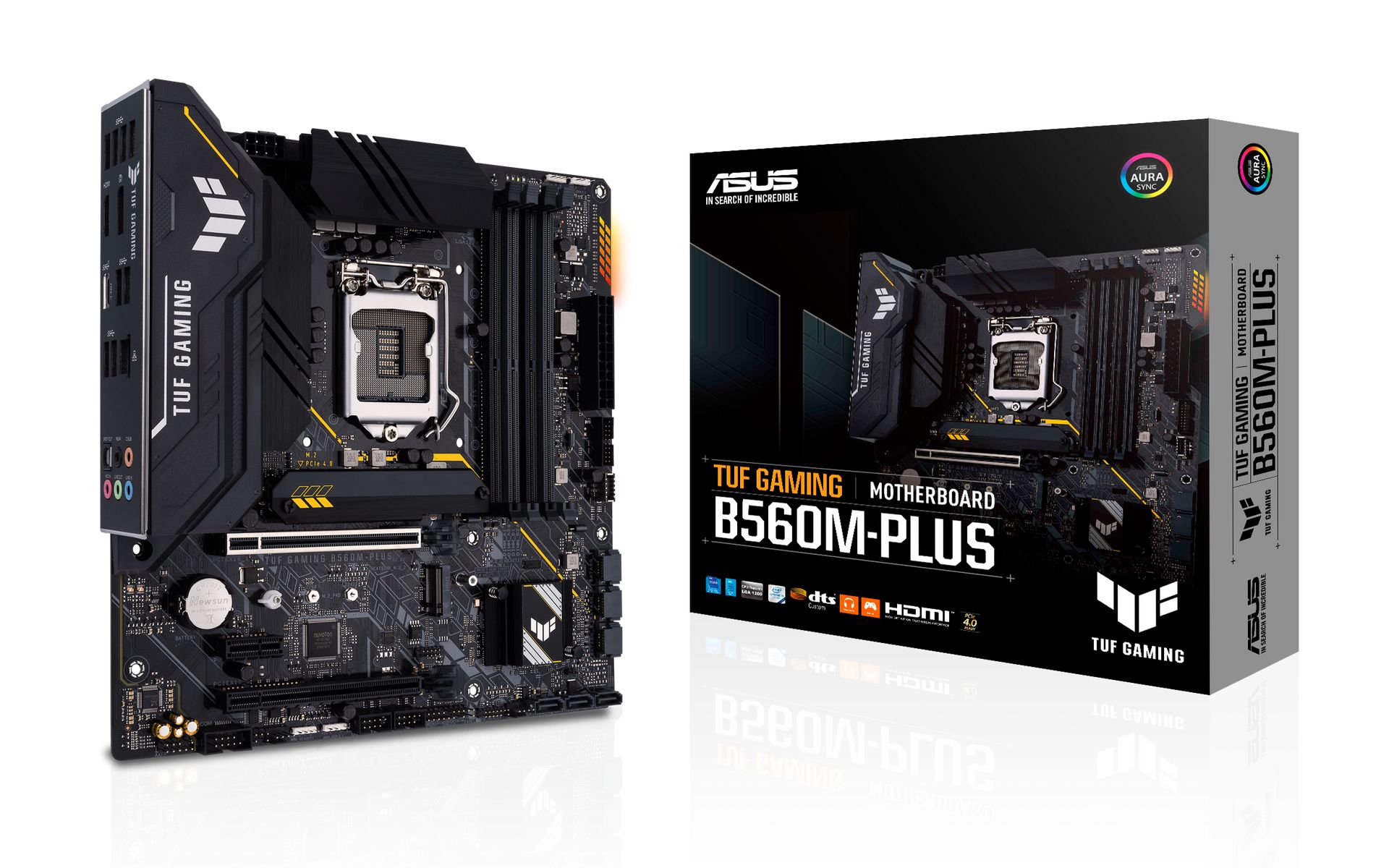

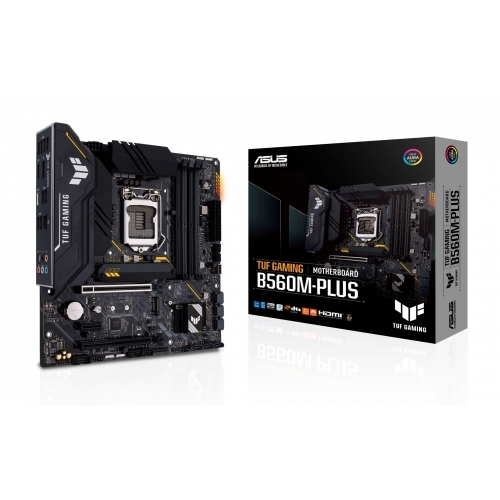

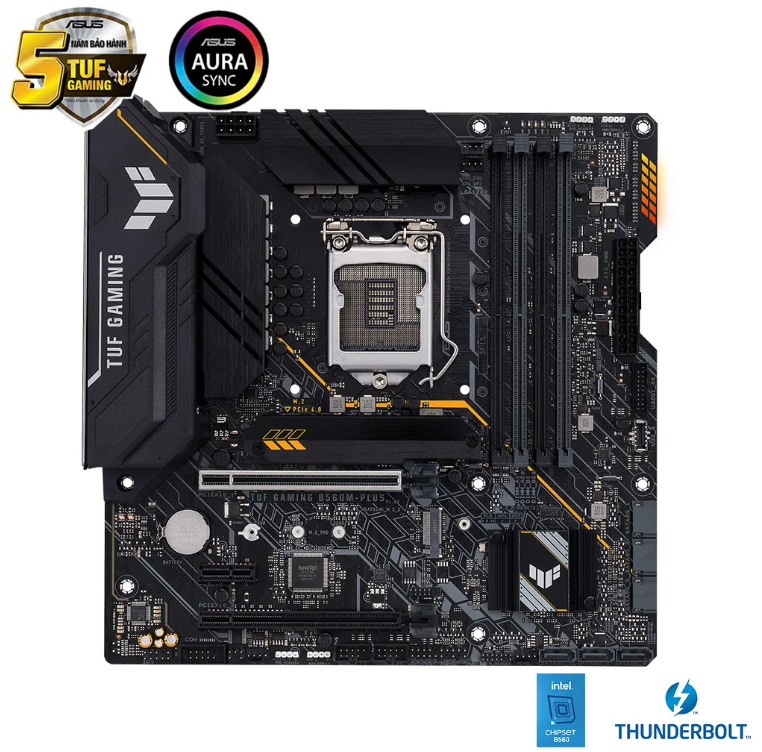

Mainboard ASUS TUF GAMING B560M-PLUS |
|
| CPU |
Intel® Socket LGA1200 cho Bộ xử lý Intel® Core ™ thế hệ thứ 11 & Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 10 Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 ** |
| Chipset | B560 |
| Bộ nhớ |
Kênh bộ nhớ: 4DDR4 (Kênh đôi) Kiến trúc bộ nhớ kênh đôi Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP) OptiMem II * Bộ xử lý Intel® Core ™ i7 / i9 thế hệ thứ 10 hỗ trợ 2933/2800/2666/2400/2133 nguyên bản, những bộ xử lý khác sẽ chạy ở tốc độ truyền tối đa là DDR4 2666MHz. * Bộ xử lý Intel® thế hệ thứ 11 hỗ trợ 3200/2933/2800/2666/2400/2133 nguyên bản. |
| Đồ họa |
1 x DisplayPort 1.4 ** ** Bộ xử lý Intel® thế hệ thứ 11 & thứ 10 hỗ trợ DisplayPort 1.4 với độ phân giải 4096 x 2304 @ 60Hz. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào. *** Chỉ bộ xử lý Intel® Thế hệ thứ 11 mới hỗ trợ HDMI ™ 2.0 với tối đa. độ phân giải 4K @ 60Hz, những người khác sẽ chỉ hỗ trợ HDMI ™ 1.4 ở mức tối đa. độ phân giải 4K @ 30Hz. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào. |
| Khe mở rộng |
1 x PCIe 4.0 x16 + 1 x PCIe 3.0 x16 (tối đa x4) 1 x khe cắm PCIe 4.0 / 3.0 x16 * - Bộ xử lý Intel® Thế hệ thứ 11 hỗ trợ PCIe 4.0 x16 - Bộ xử lý Intel® 10th Gen hỗ trợ PCIe 3.0 x16 Bộ chip Intel® B560 1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4) * 1 x khe cắm PCIe 3.0 x1 * Bật Remapping RST PCIe Storage Remapping cho các khe PCIe gắn PCH để kích hoạt Bộ nhớ Intel® Optane. |
| Lưu trữ |
Hỗ trợ 2 khe cắm M.2 và 6 cổng SATA 6Gb / s Khe cắm M.2_1 (Phím M), loại 2242/2260/2280 - Chỉ bộ xử lý Intel® Thế hệ thứ 11 hỗ trợ chế độ PCIe 4.0 x4, khe cắm này sẽ bị vô hiệu hóa đối với các CPU khác Bộ chip Intel® B560 Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 3.0 x4 & SATA) * 6 x cổng SATA 6Gb / s * Khe M.2_2 chia sẻ băng thông với SATA_2. Khi khe M.2_2 đang hoạt động ở chế độ SATA, SATA_2 sẽ bị vô hiệu hóa. |
| Ethernet | 1 x Intel® I219-V 1Gb Ethernet ASUS LANGuard |
| Wireless & Bluetooth | Chỉ khe cắm V-M.2 (Key E, CNVi & PCIe) * * Mô-đun Wi-Fi và bộ giá đỡ M.2 Key E thẳng đứng được mua riêng. |
| USB |
USB phía sau: Tổng số 6 cổng 2 x Cổng USB 3.2 Gen 2 (1 x Type-A + 1 x USB Type-C®) 4 x cổng USB 2.0 (4 x Loại A) USB phía trước: Tổng số 7 cổng 2 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 4 cổng USB 3.2 Thế hệ 1 1 x (các) đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0 1 x (các) đầu cắm USB 2.0 hỗ trợ thêm 1 cổng USB 2.0 |
| Âm thanh |
ALC887 / 897 - Hỗ trợ phát lại lên đến 24-Bit / 192 kHz " Tính năng âm thanh - Che chắn âm thanh - Tụ âm thanh cao cấp của Nhật Bản - Các lớp PCB âm thanh chuyên dụng ** Cần có khung với mô-đun âm thanh HD ở bảng điều khiển phía trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1. |
| Cổng I / O của bảng điều khiển mặt sau |
2 x Cổng USB 3.2 Gen 2 (1 x Type-A, 1 x USB Type-C®) 4 x cổng USB 2.0 (4 x Loại A) 1 x DisplayPort 2 x cổng HDMI ™ 1 x Cổng Ethernet Intel® I219-V 1Gb 1 x khe cắm V-M.2 (Phím E) 3 x giắc cắm âm thanh 1 x Cổng kết hợp bàn phím / chuột PS / 2 |
| Đầu nối I / O Intrernal |
Quạt và Làm mát 1 x đầu cắm Quạt CPU 4 chân 1 x 4 đầu cắm CPU OPT Fan 2 x 4-pin đầu cắm Chassis Fan Liên quan đến quyền lực 1 x đầu nối Nguồn chính 24 chân 1 x đầu nối nguồn 8 chân + 12V Lưu trữ 2 x khe cắm M.2 (Phím M) 6 x cổng SATA 6Gb / s USB 2 x (Các) tiêu đề USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen1 1 x (các) đầu cắm USB 2.0 hỗ trợ thêm 2 cổng USB 2.0 1 x (các) đầu cắm USB 2.0 hỗ trợ thêm 1 cổng USB 2.0 Điều khoản khác 2 x AURA Addressable Gen 2 header(s) 2 x AURA RGB header(s) 1 x Clear CMOS header 1 x COM Port header 1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP) 1 x LPT header 1 x S/PDIF Out header 1 x SPI TPM header (14-1pin) 1 x 20-3 pin Hệ thống bảng điều khiển với chức năng xâm nhập khung |
| Các tính năng đặc biệt |
ASUS 5X PROTECTION III - DIGI + VRM - Bảo vệ quá dòng DRAM nâng cao - Bảo vệ ESD - NGÔN NGỮ - Bảo vệ quá áp - SafeSlot Core + - I / O mặt sau bằng thép không gỉ ASUS Q-Design - Q-DIMM - Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh]) - Q-Slot Giải pháp tản nhiệt ASUS - Tản nhiệt M.2 linh hoạt - Thiết kế tản nhiệt VRM Đồng bộ hóa AURA - (Các) tiêu đề AURA RGB - (Các) tiêu đề RGB Gen 2 có thể định địa chỉ |
| Các tính năng của phần mềm |
Phần mềm độc quyền của ASUS Armoury Crate - AURA Creator - AURA Sync AI Suite 3 - Hiệu suất và Tiện ích tiết kiệm điện TurboV EVO EPU Digi + VRM Fan Xpert 2+ - Cập nhật EZ ASUS CPU-Z Bộ sạc AI Công cụ DAEMON Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí) WinRAR UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - Chế độ ASUS UEFI BIOS EZ |
| BIOS | 128 Mb Flash ROM, UEFI AMI BIOS |
| Khả năng quản lý | WOL bởi PME, PXE |
| Phụ kiện |
Cáp 2 x cáp SATA 6Gb / s Điều khoản khác 1 x Gói cao su M.2 1 x gói vít SSD M.2 1 x Bộ giá đỡ M.2 Key E Dọc Phương tiện cài đặt 1 x hỗ trợ DVD Tài liệu 1 x Hướng dẫn sử dụng |
| Hệ điều hành | Windows 10 64bit |
| Yếu tố hình thức | microATX 24,4cm x 23,4cm |
