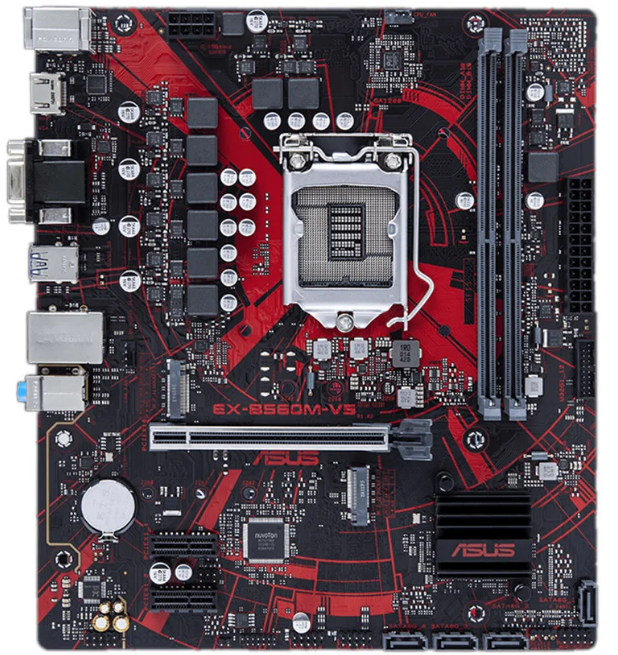

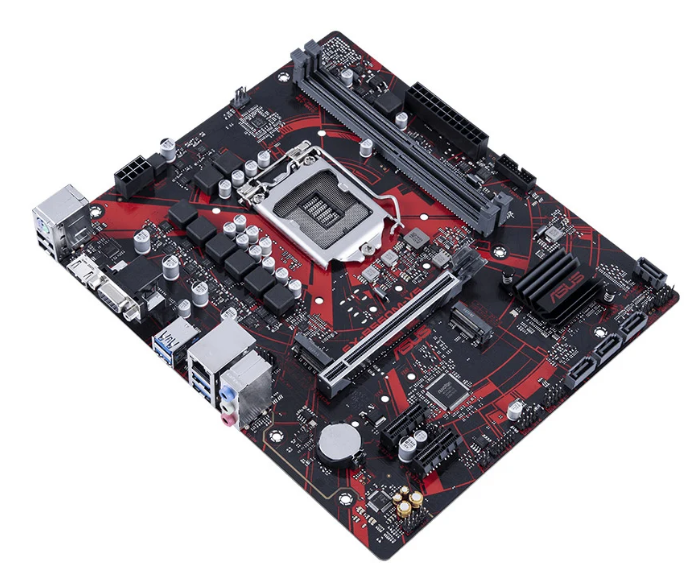

Mainboard ASUS EX-B560M-V5

Intel® Socket LGA1200 cho Bộ xử lý Intel® Core ™ thế hệ thứ 11 & Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 10

Hỗ trợ CPU Intel ® 14 nm

Hỗ trợ Intel ® Công nghệ Turbo Boost 2.0 và Công nghệ Intel ® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.

** Intel ® Hỗ trợ Công nghệ Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Kênh bộ nhớ: 2DDR4 (Kênh đôi)
Kích thước bộ nhớ tối đa: 64GB

DDR4 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3333 (OC) / 3200 (OC) / 2933/2800/2666/2400/2133 MHz Không phải ECC, Bộ nhớ không đệm *

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ cấu hình bộ Intel ® nhớ cao cấp (XMP)

* 10 thứ Bộ xử lý thế hệ Intel® Core ™ i7 / i9 hỗ trợ 2933/2800/2666/2400/2133 nguyên bản, những bộ xử lý khác sẽ chạy ở tốc độ truyền tối đa của DDR4 2666MHz.

* 11 thứ Bộ xử lý Intel thế hệ ® hỗ trợ 2933/2800/2666/2400/2133 nguyên bản

* Tham khảo www.asus.com để biết QVL bộ nhớ (Danh sách nhà cung cấp đủ điều kiện), và hỗ trợ tần số bộ nhớ tùy thuộc vào loại CPU.

1 x D-Sub
1 x HDMI ™ 2.0 ***

** Chỉ bộ xử lý Intel ® Thế hệ 11 mới thứ hỗ trợ HDMI ™ 2.0 với tối đa. độ phân giải 4K @ 60Hz, những người khác sẽ chỉ hỗ trợ HDMI ™ 1.4 ở mức tối đa. độ phân giải 4K @ 30Hz. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.

Intel Gen 11

1 x khe cắm PCIe 4.0 / 3.0 x16

- Bộ Intel ® 11 thứ xử lý thế hệ hỗ trợ PCIe 4.0 x16

- Bộ Intel ® 10 thứ xử lý thế hệ hỗ trợ PCIe 3.0 x16

Intel ® B560 Chipset

2 x khe cắm PCIe 3.0 x1

Total hỗ trợ 2 khe cắm x M.2 và 4 x cổng SATA 6Gb / s

Intel ® Bộ xử lý thế hệ thứ 11
Khe cắm M.2_1 (Phím M), loại 2242/2260/2280

- Chỉ Intel® 11 thứ bộ xử lý thế hệ hỗ trợ chế độ PCIe 4.0 x4, khe cắm này sẽ bị tắt đối với các CPU khác

Intel ® B560 Chipset

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 3.0 x4 & SATA)

4 x cổng SATA 6Gb / s

USB phía sau: Tổng số 6 cổng

4 x cổng USB 3.2 Gen 1 (4 x Type-A)
2 x cổng USB 2.0 (2 x Type-A)

USB phía trước: Tổng số 6 cổng
1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Âm thanh vòm Realtek ALC897 7.1 CODEC Âm thanh độ nét cao *

- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước

- Hỗ trợ phát lại lên đến 24-Bit / 192 kHz "

Tính năng âm thanh

- Tụ âm thanh cao cấp của Nhật Bản

- Che chắn âm thanh

- Các lớp PCB âm thanh chuyên dụng

* Cần có khung với mô-đun âm thanh HD ở bảng điều khiển phía trước để hỗ trợ đầu ra âm thanh 7.1 kênh.

Cổng kết nối I/O Phía sau

Liên quan đến quạt và làm mát
Đầu cắm quạt CPU 1 x 4 chân

1 x đầu cắm Quạt khung gầm 4 chân

Liên quan đến quyền lực

1 x đầu nối Nguồn chính 24 chân

1 x đầu nối nguồn 8 chân + 12V

Liên quan đến lưu trữ

Khe cắm 2x M.2 (Phím M)

4 x cổng SATA 6Gb / s

USB

1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

1 x Xóa tiêu đề CMOS

1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

1 x tiêu đề SPI TPM (14-1pin)

1 x đầu cắm loa

1 x 10-1 pin Tiêu đề bảng điều khiển hệ thống
