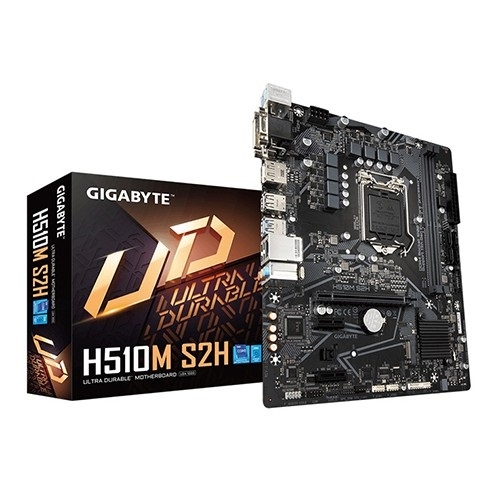

Mainboard GIGABYTE H510M-S2H

1. Bộ xử lý Intel ® Core ™ i9 thế hệ thứ 11 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
2. Bộ xử lý Intel ® Core ™ i9 thế hệ thứ 10 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5 / bộ xử lý Intel ® Core ™ i3 / bộ xử lý Intel ® Pentium ® / bộ xử lý Intel ® Celeron ® *
   * Giới hạn đối với bộ xử lý Intel 4 MB ® Smart Cache, dòng Intel ® Celeron ® G5xx5.
3. Bộ nhớ đệm L3 thay đổi theo CPU

1. Bộ chip Intel ® H510 Express

1. Bộ xử lý Intel ® Core ™ i9 / i7 / i5 thế hệ thứ 11 :
   Hỗ trợ các mô-đun bộ nhớ DDR4 3200/3000/2933/2666/2400/2133 MHz
2. Bộ xử lý Intel ® Core ™ i9 / i7 thế hệ thứ 10 :
   Hỗ trợ các mô-đun bộ nhớ DDR4 2933/2666/2400/2133 MHz
3. Bộ xử lý Intel ® Core ™ i5 / i3 / Pentium ® / Celeron ® thế hệ thứ 10 :
   Hỗ trợ cho các mô-đun bộ nhớ DDR4 2666/2400/2133 MHz
4. 2 x ổ cắm DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 64 GB (32 GB dung lượng DIMM đơn)
5. Kiến trúc bộ nhớ kênh đôi
6. Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm ECC (hoạt động ở chế độ không ECC)
7. Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
8. Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

1. 1 x cổng D-Sub *, hỗ trợ độ phân giải tối đa 1920×1200 @ 60 Hz
   * Khi cổng D-Sub và DisplayPort được kết nối cùng lúc, hình ảnh sẽ chỉ xuất ra từ DisplayPort.
2. 1 x cổng DVI-D, hỗ trợ độ phân giải tối đa 1920×1200 @ 60 Hz
   * Cổng DVI-D không hỗ trợ kết nối D-Sub bằng bộ chuyển đổi.
3. 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 30 Hz
   * Hỗ trợ phiên bản HDMI 1.4 và HDCP 2.3.
4. 1 x DisplayPort *, hỗ trợ độ phân giải tối đa 4096×2304 @ 60 Hz
   * Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
   * Khi cổng D-Sub và DisplayPort được kết nối đồng thời, hình ảnh sẽ chỉ xuất ra từ DisplayPort.

Hỗ trợ tối đa 2 màn hình cùng một lúc
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

1. Realtek ® Audio CODEC
2. Âm thanh độ nét cao
3. 2/4 / 5.1 / 7.1 kênh
   * Để định cấu hình âm thanh 7.1 kênh, bạn cần mở phần mềm âm thanh và chọn Cài đặt nâng cao của thiết bị> Thiết bị phát lại để thay đổi cài đặt mặc định trước. Vui lòng truy cập trang web của GIGABYTE để biết chi tiết về cách cấu hình phần mềm âm thanh.

1. Chip Realtek ® GbE LAN (1 Gbit / 100 Mbit)

1. 1 x Khe cắm PCI Express x16, chạy ở x16
   (Khe cắm PCI Express x16 tuân theo tiêu chuẩn PCI Express 4.0.) *
   * Chỉ được hỗ trợ bởi bộ vi xử lý Thế hệ thứ 11.
2. 2 x khe cắm PCI Express x1
   (Các khe cắm PCI Express x1 tuân theo tiêu chuẩn PCI Express 3.0.)

1. 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280 SATA và hỗ trợ SSD PCIe 3.0 x4 / x2)
   * Khe PCIEX1_1 chia sẻ băng thông với đầu nối M.2. Khi khe PCIEX1_1 được điền, đầu nối M.2 chỉ hỗ trợ SSD tối đa PCIe 3.0 x2.
2. 4 x đầu nối SATA 6Gb / s
   * Tham khảo “1-7 đầu nối nội bộ”, để biết thông báo cài đặt cho đầu nối M.2 và SATA.

1. 1 x đầu nối nguồn chính ATX 24 chân
2. 1 x đầu nối nguồn ATX 12V 8 chân
3. 4 x kết nối SATA 6Gb / s
4. 1 x đầu cắm quạt CPU
5. 2 x đầu cắm quạt hệ thống
6. 1 x đầu cắm dải LED RGB
7. 1 x tiêu đề bảng điều khiển phía trước
8. 1 x tiêu đề âm thanh bảng điều khiển phía trước
9. 1 x đầu cắm USB 3.2 Thế hệ 1
10. 2 x đầu cắm USB 2.0 / 1.1
11. 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
12. 1 x tiêu đề cổng nối tiếp
13. 1 x Clear CMOS jumper

＊ Tất cả các tiêu đề quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W.

1. 1 x cổng bàn phím PS / 2
2. 1 x cổng chuột PS / 2
3. 1 x cổng D-Sub
4. 1 x cổng DVI-D
5. 1 x DisplayPorts
6. 1 x cổng HDMI
7. 2 x cổng USB 3.2 Gen 1
8. 4 x cổng USB 2.0 / 1.1
9. 1 x cổng RJ-45
10. 3 x giắc cắm âm thanh

1. 1 x 256 Mbit flash
2. Sử dụng AMI UEFI BIOS được cấp phép
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

1. Hỗ trợ cho Windows 10 64-bit

1. Hệ số hình thức Micro ATX; 24,4cm x 21,0cm
